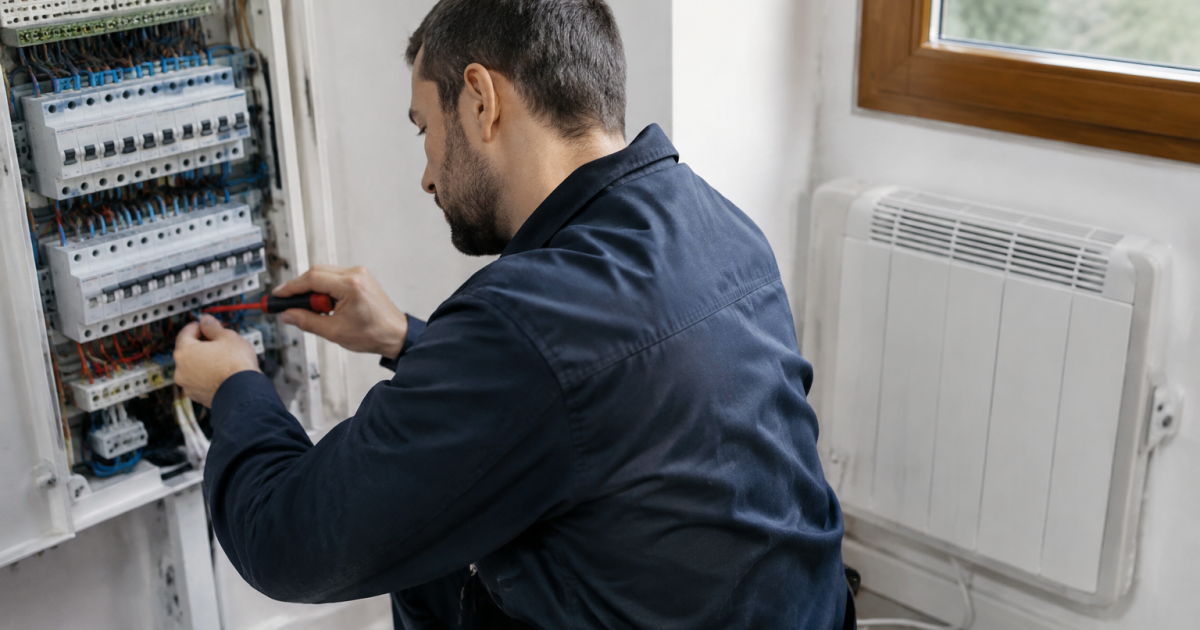

Un disjoncteur 20A protège un circuit de chauffage électrique jusqu’à une certaine puissance, pas au-delà. C’est cette limite qui détermine combien de radiateurs électriques ou convecteurs peuvent y être raccordés sans risquer un déclenchement intempestif ou pire, une surchauffe du câblage.
Combien de radiateurs sur un disjoncteur 20A ?
Pour un disjoncteur 20A, la puissance cumulée maximale admissible tourne autour de 4500W. Concrètement, cela permet de raccorder 2 à 3 radiateurs selon leur puissance unitaire. Trois radiateurs de 1500W chacun donnent exactement 4500W, ce qui passe tout juste. Deux radiateurs de 2000W représentent 4000W, une marge confortable qui laisse de la souplesse.
Si vous ajoutez un radiateur de 2500W à un autre de 2000W, vous atteignez pile 4500W. C’est théoriquement acceptable, mais ça ne laisse aucune marge de sécurité. Dans la pratique, beaucoup d’électriciens préfèrent limiter à deux radiateurs par ligne pour garder une réserve et simplifier l’entretien du circuit de chauffage, même si le calcul autorise parfois un troisième appareil.
Comment calculer le nombre de radiateurs par disjoncteur ?
Le calcul repose sur une formule simple : intensité égale puissance divisée par tension, soit I = P / 230V. Pour un disjoncteur 20A, la puissance maximale théorique est donc de 20 x 230, ce qui donne 4600W. En pratique, on retient une valeur arrondie de 4500W pour garder une marge de sécurité et respecter les recommandations des fabricants comme Legrand.
Pour savoir si vos radiateurs électriques passent sur une même ligne, il suffit d’additionner leur puissance individuelle. Un convecteur de 1000W plus un autre de 1500W plus un troisième de 1500W arrivent à 4000W, ce qui reste sous le seuil. À l’inverse, quatre radiateurs de 1500W totalisent 6000W, ce qui dépasse largement la capacité du disjoncteur 20A et nécessite un calibre supérieur ou un second circuit dédié.
L’erreur classique du calcul en watts seuls
Beaucoup oublient que la puissance cumulée n’est pas le seul critère. La section de câble et le calibre du disjoncteur doivent aussi être cohérents avec le nombre de radiateurs installés. Un câble en 2.5mm² correctement dimensionné pour du 20A ne supporte pas un ajout de radiateur « en attente » sans revalidation du circuit.
Tableau récapitulatif : quel disjoncteur selon la puissance de chauffage ?
Chaque calibre de disjoncteur correspond à une puissance maximale précise, elle-même liée à une section de câble obligatoire selon la norme NF C 15-100. Voici les correspondances les plus courantes pour un circuit de chauffage électrique :
| Calibre du disjoncteur | Puissance maximale | Section de câble | Nombre moyen de radiateurs |
|---|---|---|---|
| Disjoncteur 16A | 3500W | 1.5mm² | 2 radiateurs |
| Disjoncteur 20A | 4500W | 2.5mm² | 2 à 3 radiateurs |
| Disjoncteur 32A | 7250W | 6mm² | 4 à 5 radiateurs |
Ce tableau donne des repères, mais chaque installation reste spécifique. La puissance des radiateurs varie selon le modèle et la surface à chauffer, il faut donc toujours vérifier l’étiquette de chaque appareil avant de dimensionner un circuit.
Section de câble et normes NF C 15-100
La norme électrique NF C 15-100 fixe des correspondances strictes entre le calibre du disjoncteur et la section de câble utilisée. Pour un disjoncteur 20A, le câblage électrique doit obligatoirement être réalisé en 2.5mm², jamais en dessous. Une section trop fine face à un calibre trop élevé crée un risque d’échauffement du fil, ce qui peut provoquer un incendie même si le disjoncteur ne déclenche pas.

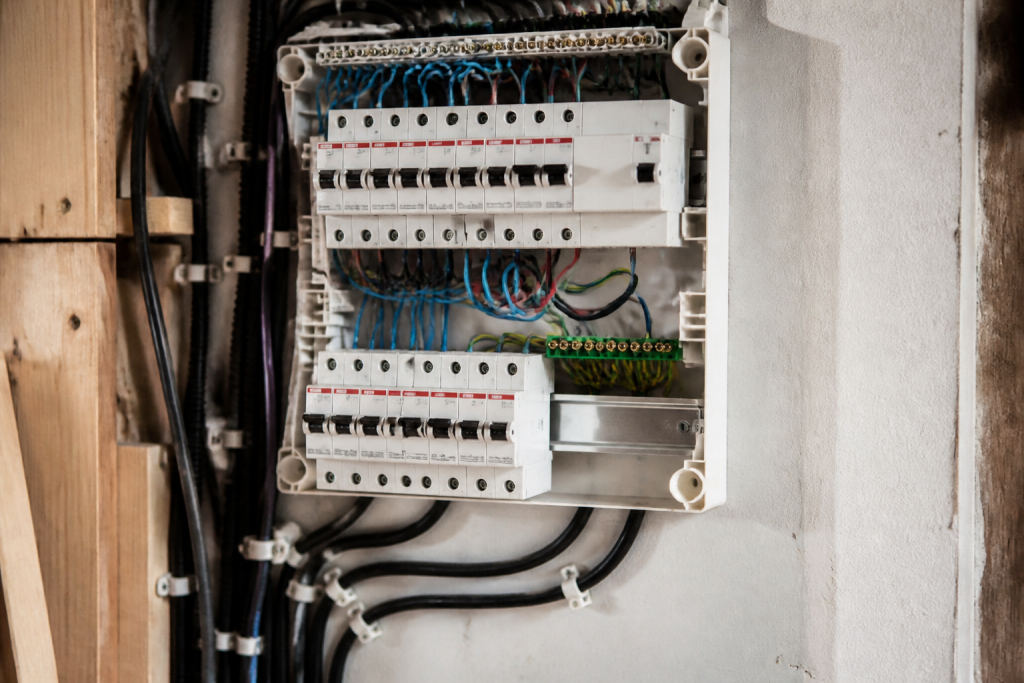

Cette norme impose aussi une réflexion sur la répartition des circuits dans le tableau électrique. Chaque circuit de chauffage doit disposer de sa propre protection électrique, avec une phase et neutre correctement dimensionnés selon la puissance totale prévue. Dans une rénovation ou une extension d’installation électrique, il vaut mieux prévoir un circuit indépendant par pièce plutôt que de multiplier les radiateurs sur une seule ligne existante.
Cas particuliers et conseils pratiques
Certains équipements demandent une attention particulière, qu’il s’agisse de convecteurs électriques récents ou de modèles plus anciens (dans ce cas, pensez à consulter notre guide pour purger un radiateur en fonte sans risque). Un plancher rayonnant électrique, par exemple, fonctionne souvent sur un circuit dédié avec son propre disjoncteur, car sa puissance cumulée dépasse rapidement celle d’un simple convecteur. De même, les radiateurs équipés d’un fil pilote nécessitent un câblage spécifique à cinq fils au lieu de trois, ce qui change la donne pour le raccordement sur un disjoncteur 20A classique.
Avant d’ajouter un nouveau radiateur à un circuit existant, mieux vaut vérifier la puissance déjà installée et la comparer au seuil du disjoncteur en place. Si le calcul dépasse 4500W, la solution consiste soit à répartir les appareils sur deux lignes distinctes, soit à passer sur un disjoncteur 32A avec une section de câble adaptée. Un électricien qualifié pourra confirmer la faisabilité selon la configuration du tableau électrique et l’état du câblage existant.
