Un moulin à vent en bois posé au milieu des massifs donne du caractère à un jardin, et sa construction reste à la portée d’un bricoleur équipé d’une scie sauteuse et d’une perceuse. Il faut compter un ou deux week-ends, selon la taille choisie et le soin apporté aux finitions. Voici un plan complet, avec des cotes précises que vous pouvez reporter sur une feuille quadrillée avant de découper.
Le plan en bref : dimensions de départ
L’idée de base consiste à bâtir un corps de moulin léger mais stable, surmonté d’un rotor dont les pales tournent librement autour d’un axe central. Les modèles décoratifs de jardin les plus courants atteignent environ 135 cm de haut (53 pouces), avec une emprise au sol proche de 41 x 32 cm. Le contreplaqué extérieur, en 12 à 25 mm d’épaisseur selon les pièces, convient très bien pour ce type de structure.
Le tableau ci-dessous reprend les cotes d’un moulin de style hollandais à taille moyenne. Elles sont à ajuster selon vos chutes de bois, mais elles respectent les proportions qui assurent une bonne stabilité.
| Pièce | Dimensions | Matériau |
|---|---|---|
| Socle | 41 x 32 cm, épaisseur 18 mm | Contreplaqué extérieur |
| Corps du moulin | Hauteur 135 cm, base 41 x 32 cm, sommet 20 x 16 cm | Contreplaqué 12 mm, tasseaux 27 x 27 mm |
| Chapeau (toit) | Deux pans de 30 x 24 cm | Contreplaqué 12 mm |
| Axe de rotation | Tige filetée de 8 mm, longueur 15 cm | Acier inoxydable |
| Croisillon du rotor | 2 lattes de 90 x 4 cm, épaisseur 18 mm | Bois dur ou contreplaqué |
| Pales (x4) | 40 x 10 cm, épaisseur 5 mm, inclinaison 15° | Contreplaqué marine |
Pour une version miniature à poser sur une terrasse, divisez toutes ces cotes par trois. Les pales passent alors à environ 10 cm sur 5 cm, avec la même inclinaison de 15° pour attraper le vent. Reportez le tout à l’échelle 1:5 sur papier quadrillé, vous obtiendrez un gabarit fiable pour tracer chaque pièce.
Matériel et outils nécessaires
Côté matériaux bois, choisissez du contreplaqué extérieur ou marine, qui supporte mieux l’humidité que le médium ou l’aggloméré, un choix similaire à celui recommandé pour construire une terrasse pour piscine hors sol en bois. Les tasseaux de pin traité conviennent pour les arêtes du corps du moulin. Prévoyez aussi de la visserie inox (vis de 4 x 30 mm), de la colle à bois extérieure D4, deux rondelles et un écrou à freins pour l’axe.
Les outils nécessaires tiennent dans une caisse de bricolage standard :
- une scie sauteuse et une scie à main pour la découpe,
- une perceuse-visseuse avec forets de 3, 8 et 10 mm,
- un rapporteur ou une cale à 15° pour la géométrie des pales,
- un équerre, un mètre et un crayon de charpentier,
- du papier de verre grain 80 et 180, et des serre-joints.
Étapes de fabrication du moulin à vent
Fabrication des pales

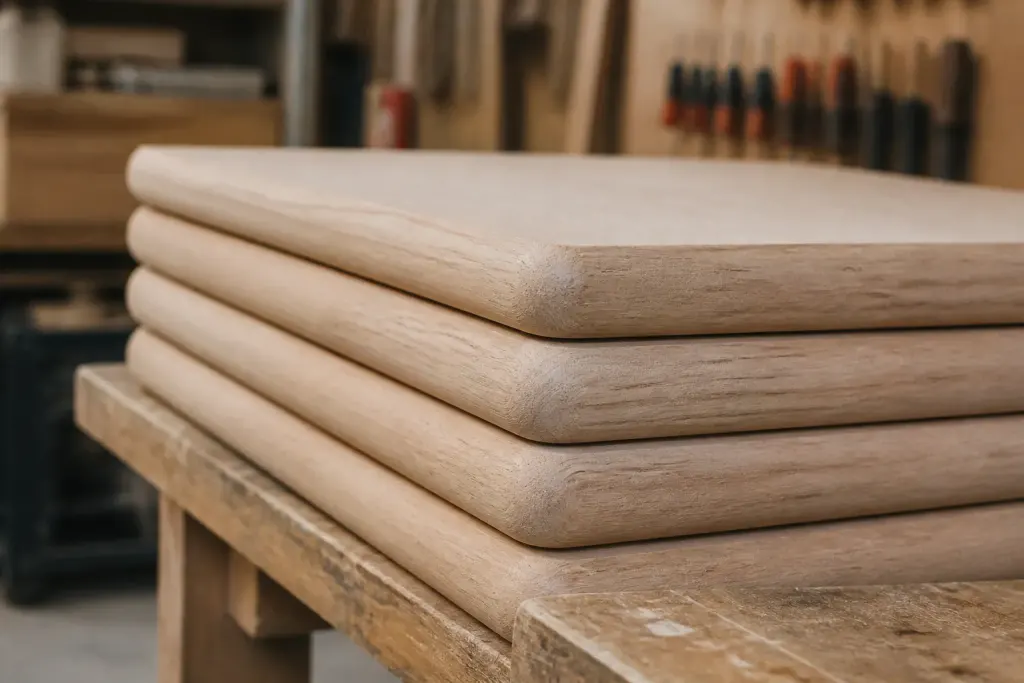

Tracez quatre rectangles de 40 x 10 cm dans votre contreplaqué de 5 mm, puis découpez-les à la scie sauteuse. Poncez les chants pour éviter les échardes et arrondissez légèrement les angles. Les quatre pales doivent être strictement identiques : posez-les les unes sur les autres et vérifiez qu’elles se superposent au millimètre.
Fixez ensuite chaque pale sur l’extrémité d’une latte du croisillon, en l’inclinant d’environ 15° par rapport au plan du rotor. Cette inclinaison est ce qui transforme la poussée du vent en rotation, sans elle, les pales se contentent de trembler. Utilisez une cale de 15° pour garder le même angle partout, et collez avant de visser.
Construction du corps du moulin
Découpez quatre faces trapézoïdales de 135 cm de haut, larges de 41 cm (ou 32 cm selon la face) en bas et de 20 cm (ou 16 cm) en haut. Assemblez-les sur des tasseaux d’angle collés puis vissés, en contrôlant l’équerrage à chaque face. Un corps légèrement vrillé se voit tout de suite une fois le moulin dressé, alors prenez le temps de bien aligner les arêtes avant que la colle ne prenne.
Percez ensuite, à environ 105 cm du sol sur la face avant, un trou de 10 mm pour le passage de l’axe de rotation. Fixez le corps sur le socle par l’intérieur avec des équerres, puis posez le chapeau en deux pans, légèrement débordant pour protéger l’ensemble de la pluie.
Assemblage final
Croisez les deux lattes à mi-bois pour former le rotor, collez et vissez-les en leur centre, puis percez le point de croisement à 8 mm. Enfilez la tige filetée dans le rotor, avec une rondelle de chaque côté, puis dans le trou du corps. Serrez l’écrou à freins juste assez pour bloquer l’axe sans empêcher le rotor de tourner.
Les ailes d’un vrai moulin : une géométrie bien plus fine

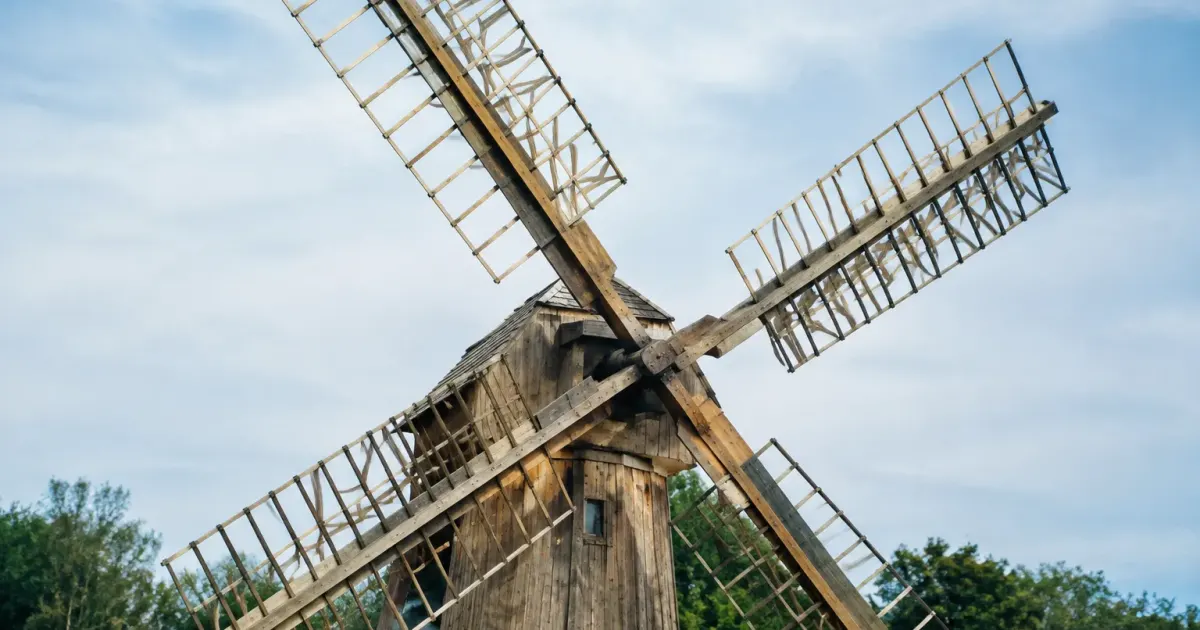

Dans les moulins traditionnels, que décrit notamment L’Encyclopédie, les ailes sont montées sur un arbre presque horizontal et leur surface n’est pas plane : l’inclinaison varie le long de la pale pour mieux capter le vent. Votre moulin décoratif reprend l’esprit de ce mécanisme, mais avec des pales planes et un angle fixe de 15°, ce qui suffit largement pour un objet de jardin.
Conseils de montage et d’installation
L’équilibrage du rotor décide de la durée de vie de votre moulin. Placez le rotor monté sur une tige horizontale tenue entre deux supports, puis faites-le tourner doucement : s’il s’arrête toujours avec la même pale vers le bas, cette pale est plus lourde. Poncez-la légèrement ou alourdissez la pale opposée avec une petite rondelle collée, jusqu’à ce que le rotor reste immobile dans n’importe quelle position.
Pour la fixation au sol, choisissez un terrain dégagé et orienté vers les vents dominants. Plantez deux piquets en bois de 50 cm de chaque côté du socle et vissez-les au socle, ou fixez celui-ci sur une dalle, une technique de fixation au sol proche de celle utilisée pour installer un étendoir à linge extérieur sans béton. Un moulin de 135 cm prend le vent comme une voile, et un support mal ancré finit couché à la première tempête.
L’erreur classique : serrer l’écrou de l’axe à fond
Un écrou trop serré bloque le rotor, et le moulin reste figé même par grand vent. Serrez, puis desserrez d’un quart de tour, jusqu’à sentir le rotor tourner d’un souffle.
Finitions et personnalisation
Avant toute peinture, appliquez une sous-couche d’impression bois sur toutes les faces, y compris l’intérieur du corps et le dessous du socle. Une lasure ou une peinture extérieure en deux couches protège ensuite le bois des UV et de l’humidité. Pour un style hollandais, optez pour un corps blanc, un chapeau rouge brique et des pales bleues ou vertes.
La personnalisation ne s’arrête pas aux couleurs : vous pouvez découper de petites fenêtres dans le corps du moulin, coller une porte en tasseaux ou ajouter un balcon à mi-hauteur. Une pale peinte d’une couleur différente rend aussi l’effet de rotation bien visible de loin, ce qui plaît beaucoup aux enfants.
Entretien de votre moulin à vent

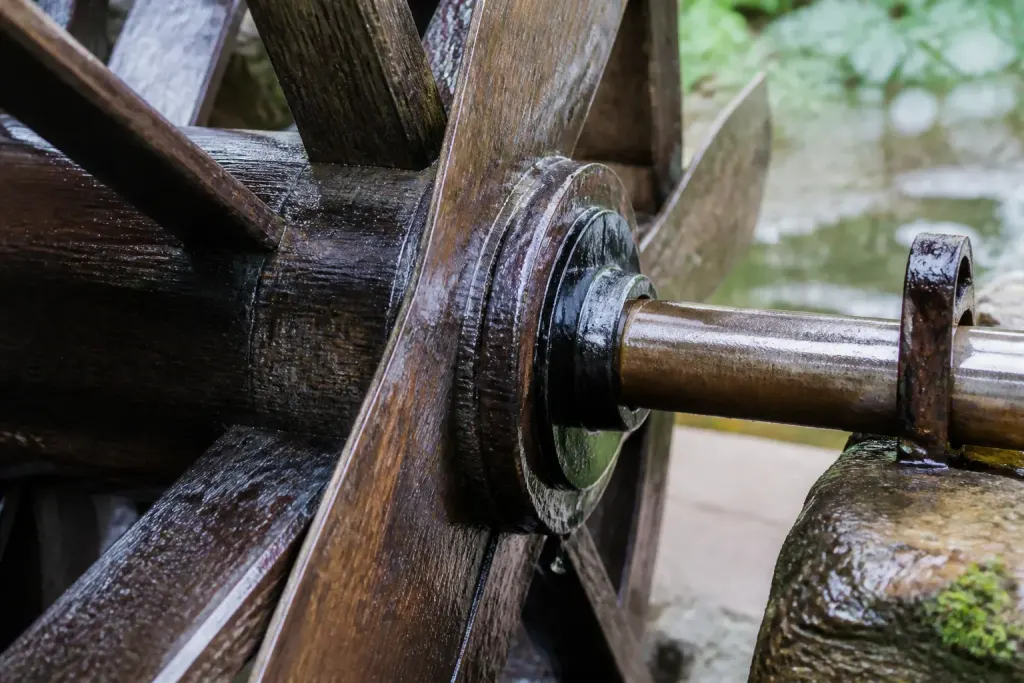

Un moulin en bois installé dehors demande un contrôle de quelques minutes à chaque changement de saison, un peu comme l’entretien saisonnier d’un bambou en pot. Vérifiez le serrage des vis, l’état des chants des pales (c’est là que l’eau s’infiltre en premier) et le jeu de l’axe. Une goutte d’huile fine sur la tige filetée garde la rotation fluide.
Repeignez ou relasurez tous les deux à trois ans, en grattant d’abord les zones qui s’écaillent. En hiver, si votre région connaît de fortes gelées ou des tempêtes, démontez le rotor et rangez-le à l’abri : vous préserverez la partie la plus fragile de votre ouvrage et vous retrouverez un moulin prêt à tourner dès le retour des beaux jours.
